天井の施工には
N・PAT QCアンカー使用法

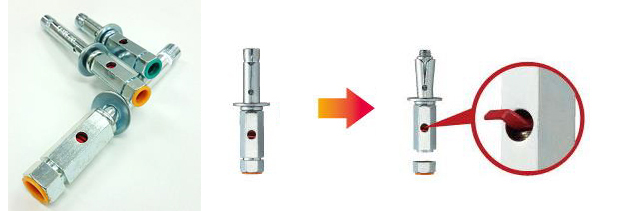

1.インパクトドリル・レンチで回すだけ。ねじ切れたら施工完了！トルク管理不要でスピーディー！
2.吊りボルトをねじ込むとカラーチップが突出！目視で施工完了を確認できます。
※施工には専用のソケットが必要です。
商品詳細
| 品番 | 挿入 ボルト径 |
アンカー部寸法(mm) | ドリル径 (mm) |
穿孔長 (mm) |
|
|---|---|---|---|---|---|
| 外径 | 埋没部長さ | ||||
| QC-30S | W3/8 | 10.0 | 30 | 10.5 | 35 |
| QC-30 | 55 | 60 | |||
| QC-40 | W1/2 | 12.0 | 65 | 12.5 | 70 |
| QC-40K | 75 | 80 | |||
| QC-30 | W3/8 | 10.0 | 55 | 10.5 | 60 |
| SQC-40 | W1/2 | 12.0 | 65 | 12.5 | 70 |
QC30S 在庫品
| 価格 | ￥115 |
|---|---|
| 穿孔径 | 10.5 φ |
| 穿孔長 | 35mm |
| 長期安全荷重 | 1.0Kn |
QC30 在庫品
| 価格 | ￥120 |
|---|---|
| 穿孔径 | 10.5 φ |
| 穿孔長 | 60mm |
| 長期安全荷重 | 2.8Kn |
QC40 在庫品
| 価格 | ￥290 |
|---|---|
| 穿孔径 | 12.5 φ |
| 穿孔長 | 70mm |
| 長期安全荷重 | 3.5Kn |
