▲　懸垂物取付（天井）用アンカー ▲

トルク管理不用！
吊りボルトの施工完了も目視で確認！

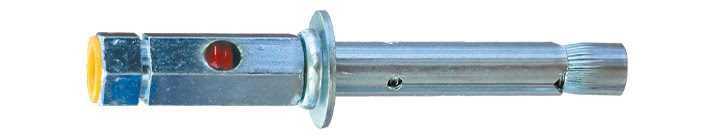

【 エヌパットQCアンカー 】

QCアンカーは、おねじ型の締付け方式の懸垂物取り付け用アンカーとして開発されました。所定のアンカー強度が発現した時点で、
・QCプラグが自動的に破断して、締込み完了が確認出来ます。

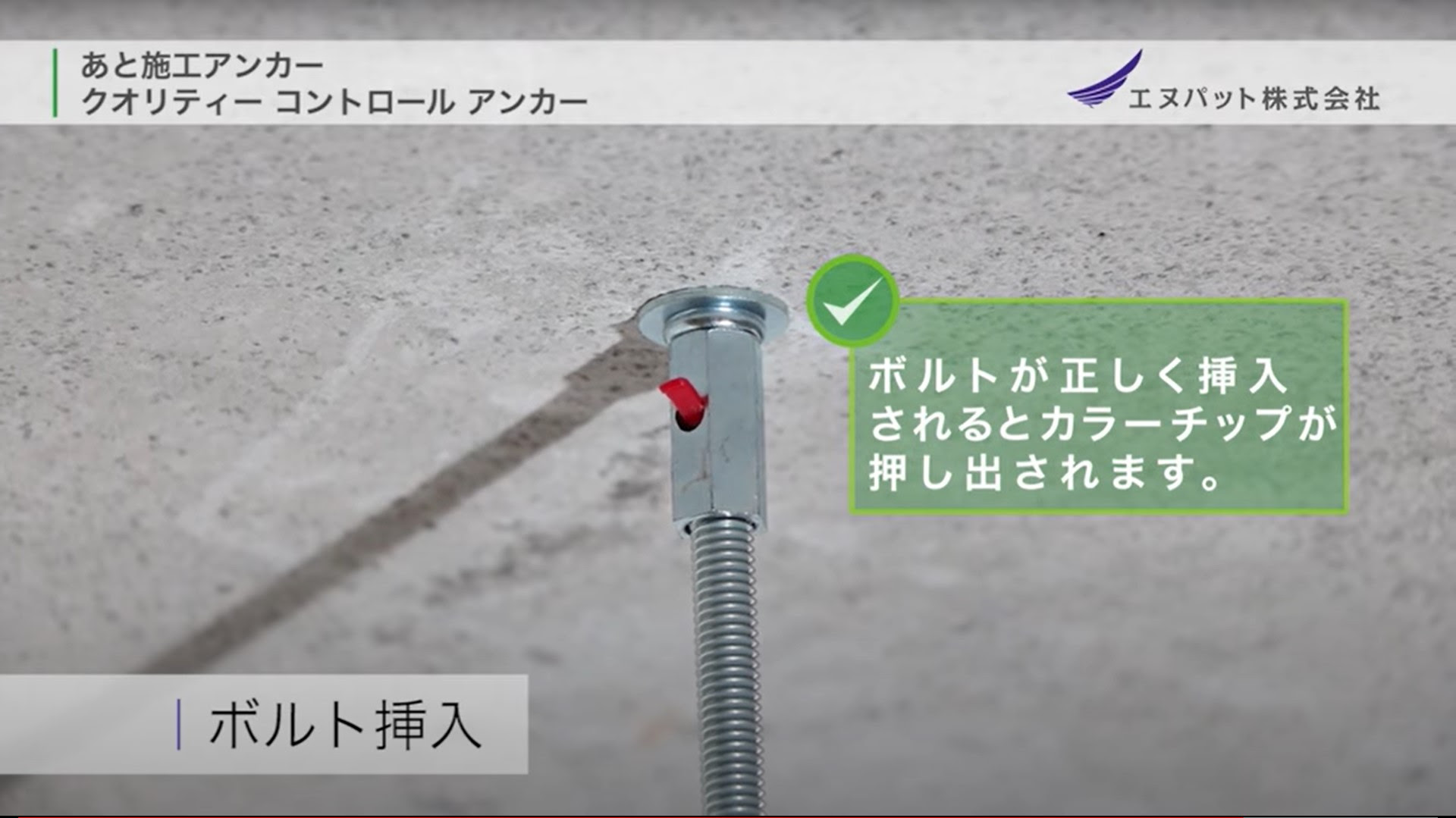

カラーチップの突出によって、 吊りボルトのねじ込み完了を確認できます。

▼施工動画はこちら▼

▼従来品と比べた特徴
確認作業（施工管理）は離れた場所からでも 目視確認が可能。
電動工具による締付けにより、飛躍的に作業を容易にするとともに、時間短縮に寄与！

※国土交通省の新技術情報提供システム（NETIS）登録済！

下穴がΦ６なので、施工がスムーズ！
大幅な省力化が可能！

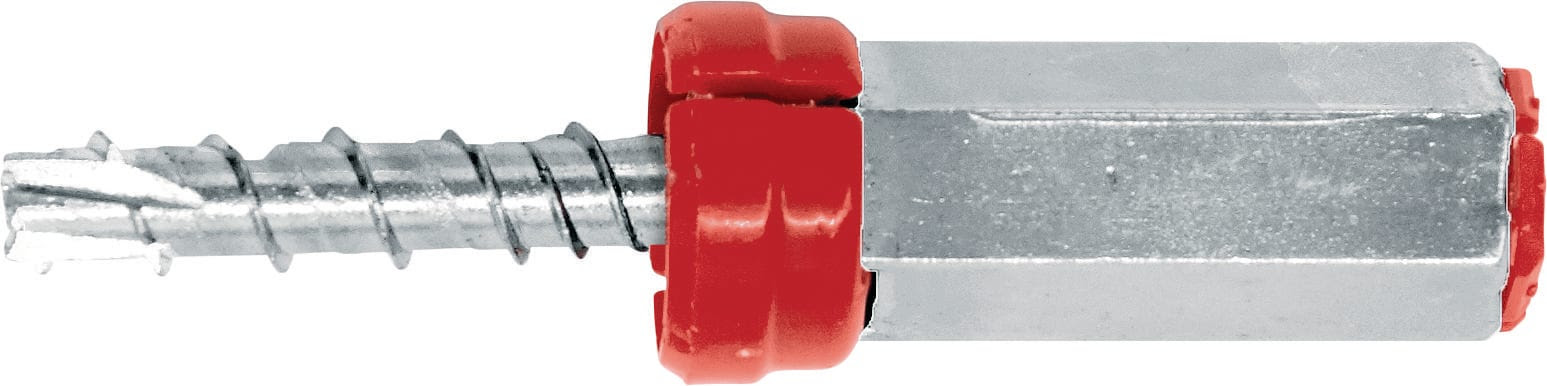

【HILTI　ＳＣアンカー】

スクリューねじ込み式でトルク管理不用。
ねじ込み完了・吊ボルトの取付完了ともに 目視での確認ができます。
現状のラインナップは3/8のみで、軽量物の取付用ですが、将来的には1/2の導入も計画されています。

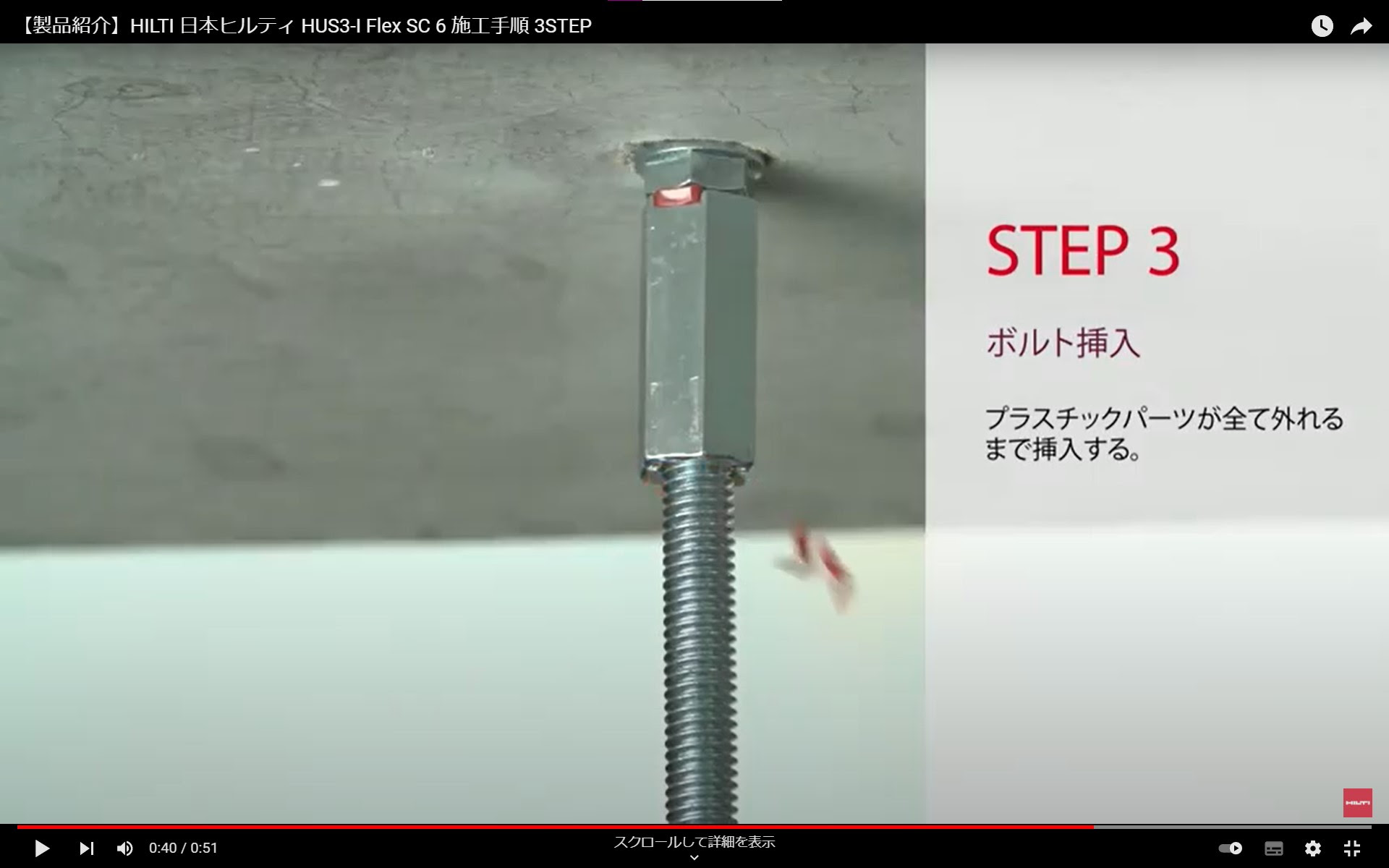

▼施工動画はこちら▼

サンコーテクノ

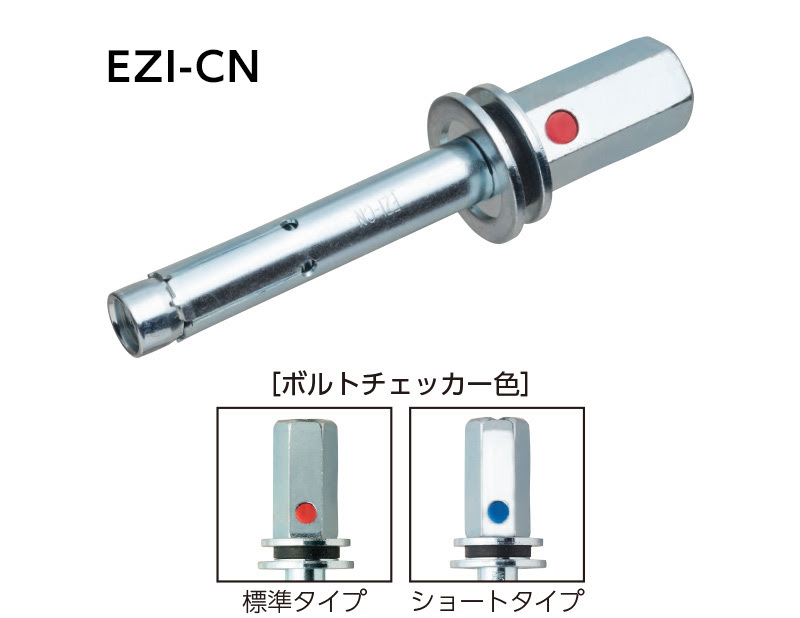

イージーアイアンカー

チェックリングのはみ出しによりアンカーの施工完了を目視で確認するため、標準施工トルクの設定が不要です。
吊りボルトをねじ込むと、
高ナット側面の2 カ所から突出するボルトチェッカーで
適正なねじ込み長さを目視確認できます。

国土交通省監修：公共建築設備工事標準図（機械設備工事編）平成31 年度版・電気設備工事管理指針 令和元年版に適合する『おねじ形メカニカルアンカー』（ EZI-3045CN・4060CN）

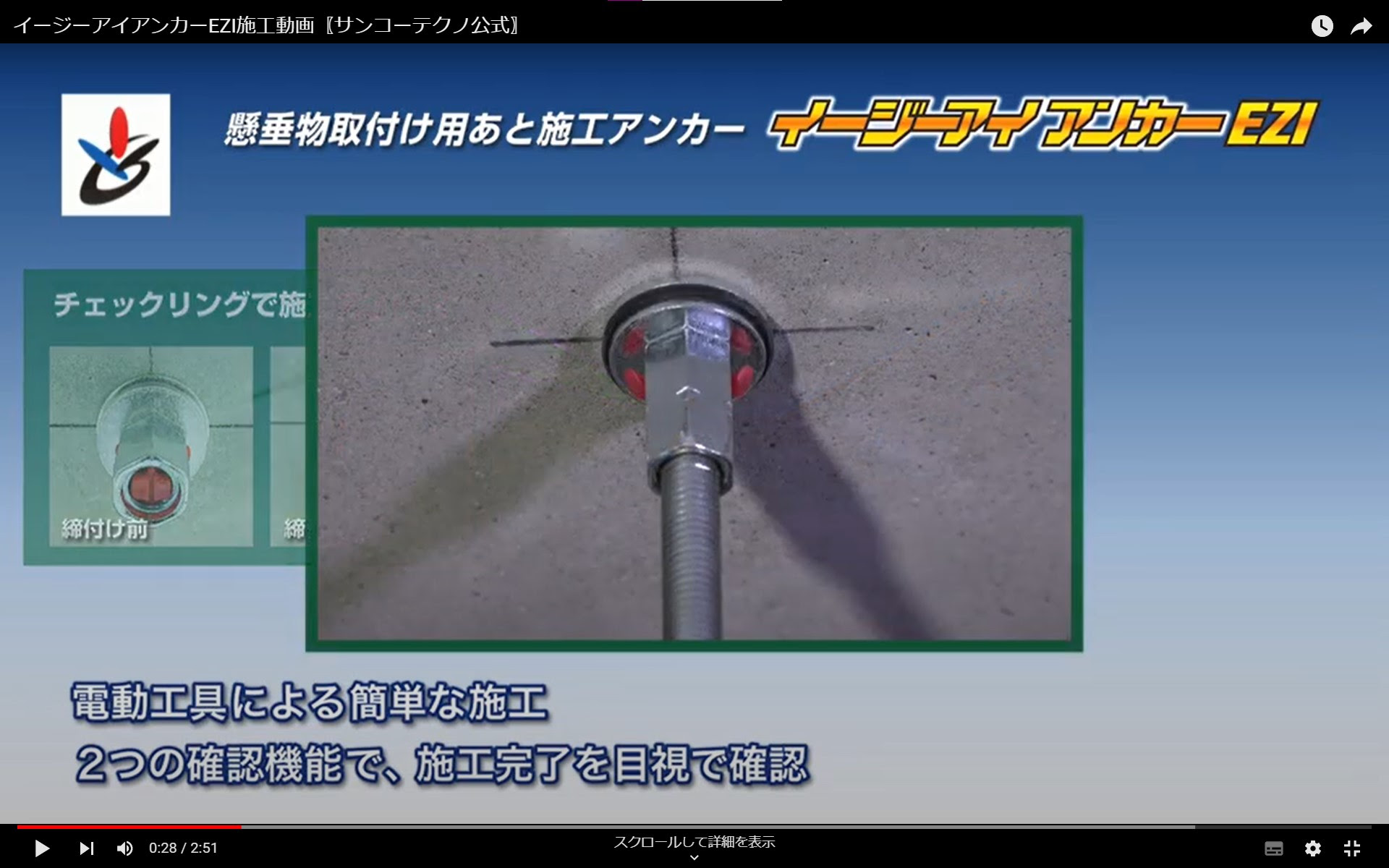

▼施工動画はこちら▼

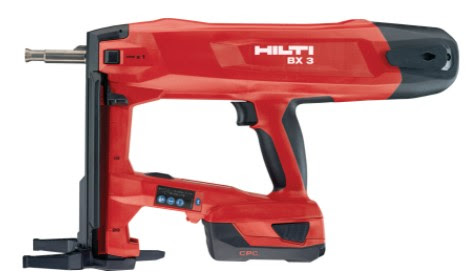

HILTI　BX3-ME　ドライブピン

アンカーというよりは、ドライブピン（鋲）での留め付けになりますが、

アプリケーション（吊ボルト用金具）と併用して
3/8の吊ボルトを使用できます。
※耐荷重 0.1Kn（≒10㎏）
